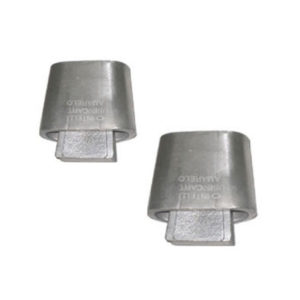

CONECTOR CUNHA ALUMINIO AMARELO CADC
CONECTOR CUNHA ALUMINIO AMARELO CADC
Com alta condutibilidade elétrica, O CADC é fabricado em liga de alumínio, para utilização nas conexões bimetálicas (Al/Cu) e de condutores Al/Al (com ou sem alma de aço), sólidos ou multifilares. A aplicação é realizada através de ferramenta apropriada, com a deflagração de cartuchos de pólvora, projetados de acordo com o dimensionamento do conector. Se houver necessidade, o CADC poderá ser removido sem danificar os condutores.
Especificação Técnica
Código | DESCRIÇÃO DO PRODUTO | CONDUTOR PRINCIPAL MAX | CONDUTOR PRINCIPAL MIN | CONDUTOR PRINCIPAL AWG Al c/ alma ACSR | CONDUTOR DERIVAÇÃO MAX | CONDUTOR DERIVAÇÃO MIN | CONDUTOR DERIVAÇÃO AWG Al/Cu |
---|---|---|---|---|---|---|---|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 19,05mm | 13,31mm | 336,4 * |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 19,05mm | 13,31mm | 266,8 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 16,00mm | 11,68mm | 4/0 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 15,72mm | 10,39mm | 3/0 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 15,72mm | 9,25mm | 2/0 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 14,15mm | 8,23mm | 1/0 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 9,02mm | 6,53mm | 2 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 6,55mm | 5,18mm | 4 |
|
CONECTOR CUNHA AL AM CADC | 19,05mm | 13,31mm | 336,4 | 5,18mm | 4,11mm | 6 |
|
CONECTOR CUNHA AL AM CADC | 24,13mm | 18,34mm | 556,5 | 24,13mm | 18,34mm | 556,5 * 477 |
|
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 556,5 | 23,88mm | 16,92mm | 397,5 * 397,5 * | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 556,5 | 19,05mm | 14,55mm | 336,4* 266,8 | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 556,5 | 19,05mm | 12,22mm | 266,8 4/0 | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 556,5 | 16,51mm | 11,07mm | 4/0 3/0 | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 556,5 | 14,27mm | 9,70mm | 3/0 2/0 | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 556,5 | 14,27mm | 8,79mm | 2/0 1/0 | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 397,5 477 | 11,43mm | 8,23mm | 1/0 1/0 | |
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 556,5 | 8,28mm | 6,53mm | 2 | |
CONECTOR CUNHA AL AM CADC | 22,68mm | 16,92mm | 397,5 | 477 | 8,28mm | 6,53mm |
|
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 556,5 | 6,55mm | 5,18mm | 4 |
|
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 556,5 | 5,05mm | 4,11mm | 6 |
|
CONECTOR CUNHA AL AM CADC | 22,68mm | 16,92mm | 397,5 477 | 6,55mm | 5,18mm | 4 4 |
|
CONECTOR CUNHA AL AM CADC | 22,68mm | 16,92mm | 397,5 477 | 5,05mm | 4,11mm | 6 6 |
|
CONECTOR CUNHA AL AM CADC | 23,88mm | 16,92mm | 556,5 | 5,05mm | 4,11mm | 6 | |
CONECTOR CUNHA AL AM CADC | 22,68mm | 16,92mm | 397,5 477 | 6,55mm | 5,18mm | 4 4 | |
CONECTOR CUNHA AL AM CADC | 22,68mm | 16,92mm | 397,5 477 | 5,05mm | 4,11mm | 6 6 |
